在电源转换领域，反激式（Flyback）和正激式（Forward）开关电源IC是两种常见的拓扑结构。它们在设计、性能和应用方面各有特点。本文将详细探讨这两种开关电源IC的区别，帮助工程师和设计者根据具体需求选择合适的电源解决方案。

反激式开关电源IC概述

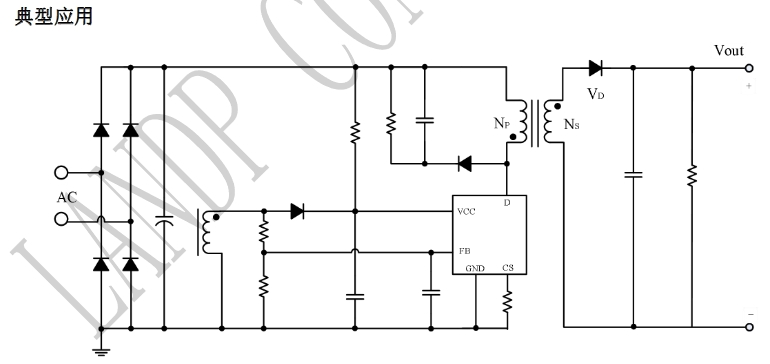

反激式开关电源IC是一种常见的隔离型电源转换器，它通过变压器的反激作用来存储和释放能量。在开关关闭时，变压器的原边绕组中的电流逐渐减少，同时在副边绕组中感应出电压，为负载提供能量。

正激式开关电源IC概述

正激式开关电源IC也是一种隔离型电源转换器，但它在开关导通时，变压器的原边绕组直接与输入电压相连，能量通过变压器传递到副边绕组。当开关关闭时，变压器中的磁场能量通过副边绕组释放给负载。

设计和工作原理

    变压器结构：反激式电源IC使用的变压器在开关关闭时提供能量，而正激式电源IC在开关导通时提供能量。这导致两种拓扑在变压器设计上有所不同。

    开关频率：反激式电源IC通常工作在较高的开关频率，这有助于减小变压器和电感的尺寸。正激式电源IC的开关频率可能较低，但也能提供较高的效率。

    能量传递：在反激式电源IC中，能量在开关关闭时传递，而在正激式电源IC中，能量在开关导通时传递。

性能特点

    效率：正激式电源IC在高负载时通常具有较高的效率，而反激式电源IC在低负载时也能保持较高的效率。

    尺寸：由于反激式电源IC可以在较高频率下工作，其变压器和电感的尺寸可以更小，适合空间受限的应用。

    成本：反激式电源IC由于设计简单，通常成本较低。正激式电源IC可能需要更复杂的设计来实现高效率和稳定性。

应用领域

    反激式电源IC：适用于低成本、小尺寸的应用，如充电器、小功率适配器和消费电子产品。

    正激式电源IC：适用于高效率、高功率的应用，如服务器电源、电信设备和工业控制系统。

优缺点比较

    反激式电源IC：
        优点：设计简单、成本较低、适合小尺寸应用。
        缺点：在高负载下效率可能较低、可能需要更复杂的控制策略来优化性能。

    正激式电源IC：
        优点：高负载下效率高、性能稳定、适用于高功率应用。
        缺点：设计复杂、成本较高、尺寸可能较大。

结论

反激式和正激式开关电源IC各有其特点和适用场景。反激式电源IC以其简单性和成本效益在小功率应用中占据优势，而正激式电源IC则在高功率和高效率的应用中表现出色。设计者在选择电源IC时，应根据具体的应用需求、成本预算和空间限制来决定使用哪种拓扑结构。通过深入理解这两种技术，可以为各种电子设备设计出更高效、更可靠的电源解决方案。
