在现代电源设计领域，效率和性能是两个核心考量因素。PL3330同步整流芯片，作为一款专为反激式开关电源设计的高性能芯片，其内置的41V耐压功率开关，为电源适配器、充电器等应用提供了一个高效能的解决方案。本文将详细介绍PL3330的典型应用图及其在实际应用中的表现。

PL3330芯片概述

PL3330是一款集成了41V耐压功率开关的同步整流芯片，设计用于替换反激式转换器中的整流二极管，从而有效提升系统效率。它支持断续工作模式（DCM）或准谐振工作模式（QR），并提供SOP8封装，便于集成到各种电源设计中。

典型应用图解析

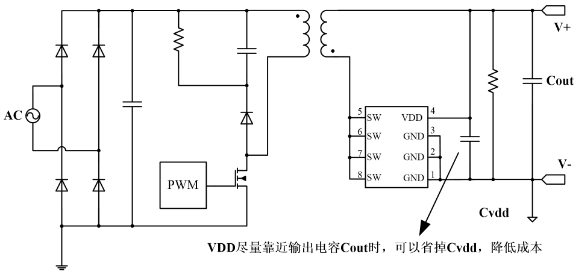

在典型的反激式开关电源设计中，PL3330的应用图如下：

    电源输入：电源通过VDD引脚为PL3330提供工作电压。
    开关控制：SW引脚连接到内部功率MOS的漏极，用于控制电源的开关状态。
    接地：GND引脚连接到芯片地，确保电路的稳定性。
    同步整流：PL3330的内置功率开关替代了传统的整流二极管，实现了同步整流，减少了能量损耗。

应用说明

PL3330 包含功率管开启和关断的消隐功能。当功率管开启后，会至少保持约 TON_MIN；当功率管断开后，会至少保持约 TOFF_MIN。保证无论开关，功率管都会持续一段时间，减少受干扰的可能。TON_MIN 和TOFF_MIN 的典型值分别为 650ns 和 1.9us。

PL3330 内部集成 VDD 检测电路，系统上电完成前，功率管一直处于断开状态，副边电流流过功率 MOS
的体二极管，直到 VDD 端电压超过芯片的启动阈值电压时，芯片开始正常工作。

应用优势

    高效率：通过内置的41V耐压功率开关，PL3330显著降低了导通电阻，提高了电源转换效率。
    高兼容性：支持DCM和QR工作模式，使得PL3330能够适应不同的电源设计需求。
    简化设计：自检测开通关断功能减少了外围器件的需求，简化了电路设计。

实际应用案例

在电源适配器设计中，PL3330的高效率和高兼容性使其成为理想选择。例如，一个5V/2A的电源适配器设计中，PL3330能够提供稳定的输出电压和电流，同时保持高效率和低发热量。在充电器应用中，PL3330的同步整流功能能够快速响应负载变化，提供稳定的充电电流，同时减少充电过程中的能量损耗。内部框架图如下所示~

结论

PL3330同步整流芯片以其高效率、高兼容性和简化设计的特点，在电源适配器、充电器等电源设计领域展现出显著优势。通过典型的应用图，我们可以看到PL3330如何在实际电路中发挥作用，提升整体电源性能。随着电源设计对效率和性能要求的不断提高，PL3330无疑将成为更多电源设计工程师的首选。
