在电子领域，尤其是在开关电源设计中，选择合适的功率开关对于整个系统的性能至关重要。PL3327CE和PL3327CD作为两款高效率、高集成度的PWM功率开关，它们在许多方面具有相似之处，但也存在一些关键的区别。本文将深入探讨这两款芯片的不同之处，以帮助工程师在设计时做出更明智的选择。

1. 封装差异

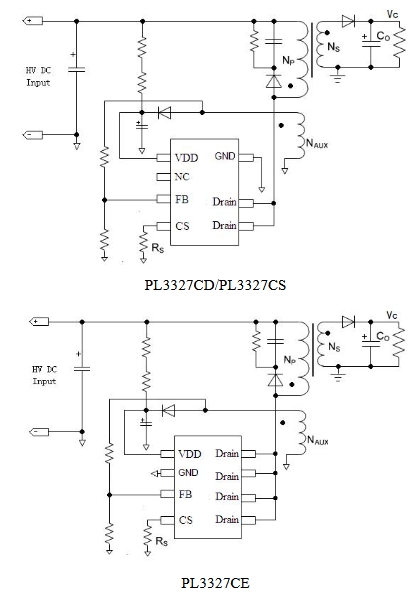

PL3327CE和PL3327CD的主要区别之一在于它们的封装类型。PL3327CD采用的是DIP7封装，而PL3327CE则提供SOP8封装。封装的不同直接影响到电路板的设计和元件的布局。SOP8封装相较于DIP7封装，通常具有更小的体积和更紧凑的布局，这使得PL3327CE在空间受限的应用中更为适用。

2. 应用场景

尽管两款芯片都适用于小于18W的AC/DC反激式开关电源，但它们的封装差异可能会影响它们在特定应用中的适用性。例如，PL3327CE的SOP8封装可能更适合于对空间要求较高的便携式设备，如手机充电器和数码相机充电器。而PL3327CD的DIP7封装可能更适合于对成本敏感且空间要求不那么严格的应用，如一些小型电源适配器。

3. 性能参数

在性能参数上，PL3327CE和PL3327CD都提供了高精度的恒压/恒流调节，内置高集成度的功率MOSFET，以及多种保护功能，如逐周期峰值电流检测、欠压保护、过压保护等。这些共同的特性使得两款芯片都能在保证高效率的同时，提供稳定的输出电压和电流。

4. 集成度和成本效益

两款芯片都通过去除光耦和次级控制电路来简化设计，从而实现高精度的电压和电流调节。这种设计不仅减少了外部元件的需求，也降低了系统的整体成本。同时，高集成的功率MOSFET有助于减少外部PCB的面积，进一步降低成本。

结论

总的来说，PL3327CE和PL3327CD在核心功能上非常相似，它们都能为小于18W的AC/DC反激式开关电源提供高效率和高稳定性的解决方案。选择哪款芯片更多地取决于具体的应用需求和设计考虑，如封装类型、空间限制和成本效益。通过理解这些细微的差别，工程师可以更好地选择适合其特定项目需求的芯片。
