在快充技术迅速发展的今天，高耐压能力成为了衡量电源管理芯片性能的重要指标之一。LP8776CD作为一款隔离型多模式PWM控制器，其在快充方案中实现高耐压的能力尤为突出。本文将深入探讨LP8776CD如何通过其独特的设计和技术实现高耐压，确保快充方案的安全性和可靠性。

引言

快充技术的发展对电源管理芯片提出了更高的要求，尤其是在耐压能力方面。LP8776CD作为一款专为65W PD应用设计的控制器，其高耐压特性使其在快充领域脱颖而出。本文将分析LP8776CD实现高耐压的关键技术和设计。

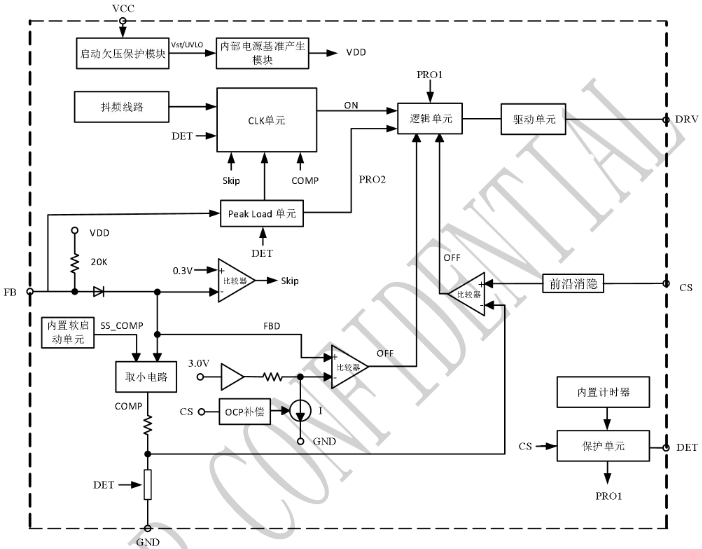

LP8776CD的高耐压特性

VCC耐压设计：LP8776CD的VCC耐压高达200V，这一设计显著提高了芯片在高电压输入下的稳定性和安全性。在快充方案中，高耐压的VCC设计可以有效防止因电压突波导致的芯片损坏，保障了整个系统的稳定运行。

多重保护功能：LP8776CD具备多重保护功能，包括VCC欠压保护、VCC过压保护、输出过载保护、输出短路保护等，这些保护功能为高耐压设计提供了额外的安全保障。在快充过程中，这些保护机制能够及时响应异常情况，避免因电压过高而造成的损害。

特有的高低压输出电流补偿：LP8776CD采用特有的高低压输出电流补偿方式，使得输出过流电流（IOCP）不随输入电压变化，这一设计有助于维持在不同电压条件下的稳定输出，增强了芯片的耐压能力。

软启动功能：LP8776CD内置典型值9mS的软启动功能，通过在启动阶段逐周期增加VCS保护阈值的方式实现，有利于避免变压器的饱和和降低副边二极管的应力，从而提高耐压性能。

频率抖动技术：LP8776CD采用特有的频率抖动技术来改善EMI指标，这种技术可以在不牺牲耐压性能的前提下，优化电磁兼容性，减少因高电压引起的电磁干扰。

LP8776CD典型应用

LP8776CD应用于65W PD电源/其它反激电源

结论

LP8776CD通过其高VCC耐压设计、多重保护功能、高低压输出电流补偿、软启动功能以及频率抖动技术，在快充方案中实现了卓越的高耐压性能。这些特性不仅提高了快充方案的安全性和可靠性，也为设计者提供了更多的灵活性和设计空间。随着快充技术的不断进步，LP8776CD的高耐压特性将在未来的应用中发挥更大的作用。
