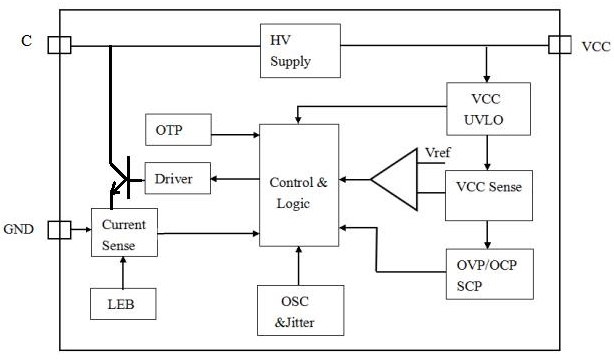

PL3381是一款高性能的AC/DC非隔离降压型恒压输出芯片，适用于90Vac至265Vac的全电压输入范围。该芯片采用先进的电压电流控制技术，集成了高压功率开关和高压启动电路，能够在无需外部电压反馈和电流侦测电路的情况下实现精确的电压和电流调节。其复合模式的应用使其在轻载时工作于PFM模式，而在负载增加时逐渐进入PWM模式，从而确保系统在低功耗待机和高效率工作之间达到最佳平衡。

PL3381技术规格

    输入电压范围：90Vac至265Vac，适用于全球大多数电网环境。
    输出电压：恒定5V输出，精度高达±5%，确保设备在不同负载条件下都能获得稳定的电压。
    最大负载电流：在温升不超过40℃的情况下，最大负载电流为200mA。
    工作频率：最大工作频率为38KHz，最大占空比为43%，确保电路的高效运行和良好的稳定性。
    保护功能：具备多种保护功能，包括VCC欠压/过压保护、逐周期峰值电流检测、输出开路保护、输出短路保护和过温保护等，大大提高了系统的可靠性和安全性。
    封装形式：采用SOP8封装，便于安装和散热，适合各种紧凑型电源设计。

典型应用电路设计

PL3381的应用电路设计相对简单，以下是一个典型的降压型恒压输出电路设计要点：

    输入整流电路：

        采用全桥整流电路将交流输入电压转换为直流电压。整流桥的额定电压和电流应根据输入电压和负载电流的要求进行选择，以确保其在工作过程中不会因过压或过流而损坏。

        在整流桥的输出端并联一个大容量的电解电容，用于滤除整流后的脉动电压，得到较为平滑的直流电压。电容的耐压值应高于输入电压的峰值，容量应根据负载电流和纹波电压的要求进行计算。

    电感选择：

        电感是降压型电路中的关键元件，其值的选择直接影响电路的性能和效率。在最大负载条件下，电路工作于连续导通模式（CCM），此时电感电流纹波系数r值取不小于0.25。根据电感公式，可计算出所需的电感值：L=Vin(min)×(1−VoutVin(max))fsw×ΔIL×VoutL=fsw×ΔIL×VoutVin(min)×(1−Vin(max)Vout) 其中，Vin(min)Vin(min)为输入电压的最小值，Vin(max)Vin(max)为输入电压的最大值，fswfsw为开关频率，ΔILΔIL为电感电流纹波，VoutVout为输出电压。

        选择的电感应具有良好的磁饱和特性，以避免在大电流条件下发生磁饱和，导致电路性能下降。

    续流二极管：

        续流二极管用于在开关元件关断时为电感提供续流路径，应选择低导通压降的快速恢复二极管，以提高电路效率。同时，二极管的反向击穿电压应不小于输入电容的耐压值，以保证其在工作过程中的可靠性。

        在续流二极管的两端并联一个小容量的陶瓷电容，可以进一步降低开关噪声，提高电路的EMI特性。

    假负载：

        为了防止空载或轻载时输出电压不稳定，可以在输出端并联一个假负载电阻。假负载电阻的阻值应根据输出电压和电流的要求进行选择，以确保输出电压的稳定，同时避免造成系统静态功耗过大。

    保护电路设计：

        利用PL3381内置的多种保护功能，确保电路在异常情况下能够及时响应，避免损坏。例如，当输入电压过低时，欠压保护功能会启动，防止芯片在不稳定的电压下工作；当输出电流超过额定值时，逐周期限流保护功能会限制电流，保护电路不受过载损害。

        在设计过程中，还应考虑电路的散热问题，确保芯片和关键元件在工作过程中的温度不超过其最大额定值，以延长电路的使用寿命。

应用场景与优势

    主控芯片供电电源：PL3381能够为各种主控芯片提供稳定可靠的5V电源，满足其对电压精度和负载响应速度的要求，确保主控芯片在不同工作状态下的正常运行。

    小家电辅助电源：适用于各种小家电设备的辅助电源，如风扇、加湿器等。其高效率和低功耗特性能够有效延长设备的使用寿命，降低能耗。

    智能家居：在智能家居系统中，PL3381可用于为传感器、控制器等模块提供电源，支持智能家居设备的多样化功能和智能化控制。

    其他类电源应用：如LED驱动电源、通信设备电源等，PL3381凭借其优异的性能和可靠性，能够满足不同电源应用的需求。

综上所述，PL3381是一款高效、可靠的非隔离降压型电源芯片，其先进的控制技术和丰富的保护功能使其在各种电源应用中表现出色。通过合理的设计和元件选择，可以构建出高效、稳定且经济的电源系统，满足现代电子设备对电源性能的严格要求。
