AiP1639是一款专为LED显示和键盘扫描设计的集成电路,广泛应用于各种显示面板和用户界面设备中。该芯片通过集成键盘扫描接口和LED驱动功能,简化了系统设计,提高了产品的可靠性和性能。本文将详细介绍AiP1639芯片的型号及其引脚功能,帮助工程师更好地理解和应用该芯片。
AiP1639芯片有多种型号,主要根据封装形式的不同进行区分。以下是几种常见的型号:

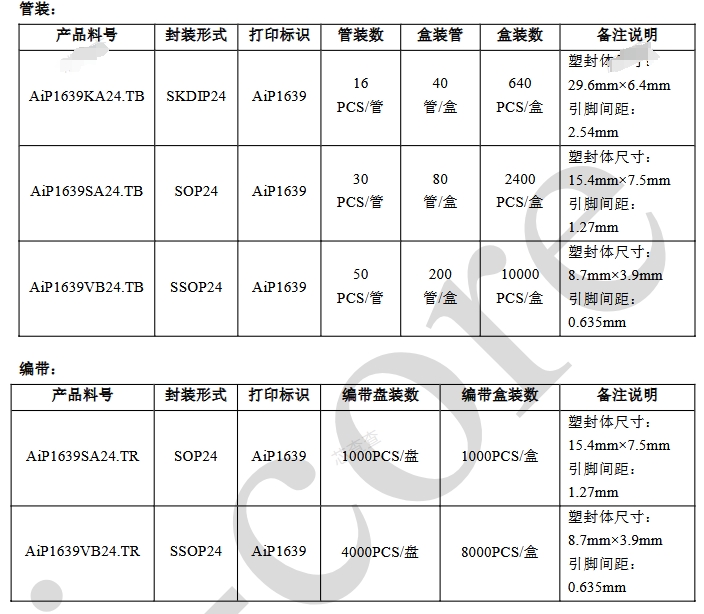

AiP1639KA24.TB:采用SKDIP24封装形式,适用于需要较大引脚间距的应用场景。其塑封体尺寸为29.6mm×6.4mm,引脚间距为2.54mm。
AiP1639SA24.TB:采用SOP24封装形式,具有较小的尺寸和较密的引脚排列,适合紧凑型设计。其塑封体尺寸为15.4mm×7.5mm,引脚间距为1.27mm。
AiP1639VB24.TB:采用SSOP24封装形式,具有更小的尺寸和更高的引脚密度,适用于超紧凑型设计。其塑封体尺寸为8.7mm×3.9mm,引脚间距为0.635mm。
AiP1639芯片共有24个引脚,每个引脚都有其特定的功能。以下是引脚功能的详细介绍:
GRID1至GRID8:
功能:位输出引脚,用于驱动LED显示的位选信号。这些引脚为N管开漏输出,需要外接上拉电阻以驱动LED。
应用场景:在LED显示中,GRID引脚用于选择要显示的位,与SEG引脚配合实现完整的显示功能。
SEG1至SEG12:
功能:段输出引脚,用于驱动LED显示的段选信号。这些引脚为P管开漏输出,可以直接连接到LED的阳极。
应用场景:在LED显示中,SEG引脚用于选择要显示的段,与GRID引脚配合实现完整的显示功能。部分SEG引脚还具有键扫描功能(如SEG1至SEG4)。
DIO:
功能:数据输入/输出引脚,用于串行数据的传输。在时钟上升沿输入/输出串行数据,从低位开始。
应用场景:用于与MCU或其他控制器进行数据通信,传输显示数据和接收键盘扫描数据.
CLK:
功能:时钟输入引脚,用于控制串行数据的传输时序。在时钟上升沿输入/输出串行数据。
应用场景:为DIO引脚提供时钟信号,确保数据的正确传输和同步。
STB:
功能:片选引脚,用于初始化串行接口和接收指令。在STB的上升或下降沿初始化串行接口,随后等待接收指令。
应用场景:用于控制芯片的串行通信状态,确保数据的正确接收和处理。
K0和K1:
功能:键扫描数据输入引脚,用于接收键盘扫描数据。输入该脚的数据在显示周期结束后被锁存。
应用场景:用于键盘扫描功能,检测用户按键输入并将其转换为相应的数据信号。
VDD:
功能:逻辑电源引脚,为芯片提供工作电压。
应用场景:连接到系统电源,为芯片的逻辑电路和驱动电路提供稳定的电压。
GND:
功能:逻辑地引脚,为芯片提供参考地。
应用场景:连接到系统的地线,确保芯片的正常工作和信号的稳定性。
LED显示面板:AiP1639芯片适用于各种LED显示面板,如数码管、字符显示等。其集成的键盘扫描功能可以实现显示与输入的完美结合,简化用户界面设计。
家用电器:在家用电器中,AiP1639芯片可以用于控制面板的显示和按键扫描,提供直观的用户操作界面,提高产品的用户体验。
工业设备:在工业设备中,AiP1639芯片可以用于显示设备状态和参数,同时通过键盘扫描功能实现用户输入和控制,提高设备的智能化水平。
综上所述,AiP1639芯片凭借其多功能集成和灵活的引脚设计,在LED显示和键盘扫描应用中表现出色。通过合理选择型号和设计电路,可以充分发挥其性能优势,满足各种应用需求。
