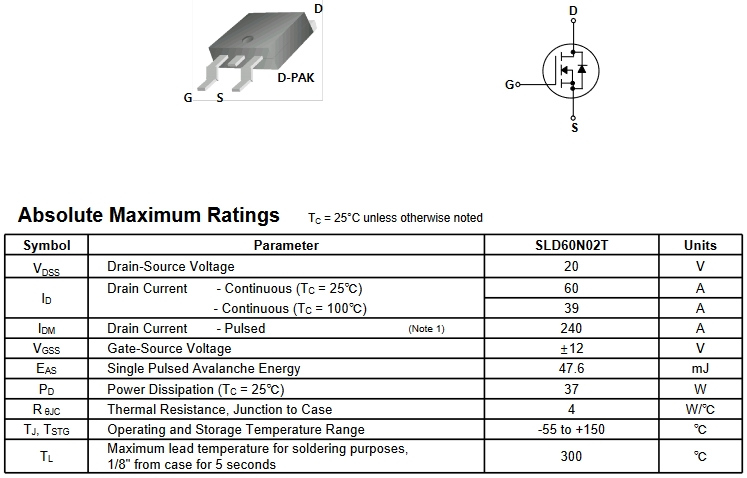

在电子电路设计中，MOSFET（金属-氧化物-半导体场效应晶体管）是一种极为重要的半导体器件，广泛应用于开关电源、电机驱动、信号放大等多种电路中。对于MOSFET管的选型与应用，VGS（栅源电压）和VDS（漏源电压）是两个关键参数，它们在不同应用场景下各有其重要性，本文将详细解析这两个参数，并探讨它们在MOSFET管选型中的重要性。
VGS是指MOSFET的栅极（G）与源极（S）之间的电压。它是控制MOSFET导通与截止的关键参数。对于N沟道增强型MOSFET，当VGS大于开启电压（Vth）时，MOSFET导通；当VGS小于Vth时，MOSFET截止。开启电压Vth是MOSFET开始导通的最小VGS值，不同的MOSFET型号，其Vth值不同，一般在1V至4V之间。
开关电源中的应用：在开关电源中，MOSFET通常工作在开关状态。控制电路通过改变VGS的高低电平来控制MOSFET的导通与截止，从而实现对电源输出的调节。例如，在PWM（脉冲宽度调制）控制的开关电源中，控制芯片输出的PWM信号直接加到MOSFET的栅极，通过调整PWM信号的占空比来改变MOSFET的导通时间，进而调节电源的输出电压和电流。此时，VGS的稳定性和快速响应性至关重要，它直接影响电源的转换效率和输出稳定性。
逻辑电平驱动的兼容性：在一些数字逻辑电路驱动MOSFET的应用中，VGS的电平兼容性是一个关键问题。例如，常见的CMOS逻辑电路输出电平为3.3V或5V，而有些MOSFET的开启电压Vth较高，直接用逻辑电平驱动可能无法使其完全导通。这就需要选择低Vth的MOSFET，或者使用电平转换电路来提高VGS，以确保MOSFET能够可靠地工作在导通状态。因此，在设计逻辑电平驱动的电路时，必须充分考虑VGS与逻辑电平的匹配关系。
VDS是指MOSFET的漏极（D）与源极（S）之间的电压。当MOSFET导通时，VDS主要影响MOSFET的导通电阻（RDS(on)）和功率损耗。在MOSFET截止时，VDS决定了MOSFET的耐压能力。
功率损耗与散热设计：在高电流应用中，如电机驱动、大功率LED驱动等，MOSFET的导通电阻RDS(on)会因VDS的变化而产生功率损耗。功率损耗P = I^2 × RDS(on)，其中I为流过MOSFET的电流。因此，选择具有低RDS(on)的MOSFET可以有效降低功率损耗，减少热量产生，提高系统的效率和可靠性。同时，根据VDS和电流的大小，需要合理设计散热措施，如加装散热片、使用风扇散热等，以确保MOSFET在安全的温度范围内工作。
耐压能力与电路保护：在高电压应用中，如高压开关电源、逆变器等，MOSFET的VDS耐压能力至关重要。如果VDS超过MOSFET的耐压极限，会导致MOSFET击穿损坏。因此，在设计高电压电路时，必须选择具有足够高VDS耐压的MOSFET，并考虑电路中的过压保护措施，如使用TVS（瞬态电压抑制）二极管、压敏电阻等，以防止电压瞬变对MOSFET造成损害。
VGS和VDS在MOSFET管的应用中都具有不可替代的重要性，很难简单地判定哪一个更重要，它们的重要性取决于具体的应用场景和设计要求。
从控制角度：VGS是控制MOSFET导通与截止的核心参数，它直接决定了MOSFET的工作状态。在需要精确控制MOSFET开关动作的场合，如高速开关电路、精密信号放大电路等，VGS的稳定性、响应速度和电平兼容性是首要考虑的因素。
从功率处理角度：VDS在MOSFET的功率处理能力方面起着关键作用。在高功率、高电压的应用中，VDS的耐压能力和对功率损耗的影响是设计的重点。选择合适的VDS参数可以确保MOSFET在高功率条件下稳定工作，同时优化系统的效率和散热性能。
综上所述，MOSFET管的VGS和VDS参数都极为重要，它们分别从控制和功率处理两个关键方面影响着MOSFET的性能和应用。在实际的电路设计中，设计人员需要根据具体的应用需求，综合考虑VGS和VDS的参数特性，选择合适的MOSFET型号，并进行合理的电路设计和保护措施，以确保电路的稳定、高效和可靠运行。只有充分理解和合理运用这两个参数，才能充分发挥MOSFET在电子电路中的优势，实现优秀的电路设计。
