LP3718BS 概述：

LP3718BS 是一款高度集成的隔离型适配器和充电器的自供电PSR控制芯片，外围设计极其简单。 LP3718 通过外置电阻，可调原边峰值电流，再 通过变压器原副边匝比来设置输出恒流点；通过设 定 FB 上偏电阻和下偏电阻来设置输出恒压点。 为了实现系统成本的致简化，LP3718 内置启 动电路，外围不需要启动电阻；采用自供电的方式 来取消辅助绕组 VCC 供电二极管。 为了实现更好的输出电压调整率，LP3718 内置 输出线缆补偿功能，可以通过设定 FB 外置上偏电 阻的值来调节输出线缆补偿值。 LP3718 集成了多种的保护功能，包括 VCC 钳 位/欠压保护，FB 脚上电阻开路保护，输出短路保 护，输出过压保护以及过温保护等保护功能。 LP3718 采用 SOP8L、ASOP6 以及 DIP7 封装。

LP3718BS 特点:

集成 BJT，适用于 24W 以下隔离方案
内置启动电路，无需启动电阻
自供电技术取消辅助绕组 VCC 供电二极管
通过外置电阻，可调峰值电流
很低的待机功耗
砖利的电流驱动，降低温升
输出线损补偿技术
输出短路保护功能
输出过压保护
VCC 欠压保护功能
FB 脚上电阻开路保护
过温保护。

LP3718BS 应用：

适配器、充电器
LED 驱动电源
线性电源和 RCC 开关电源升级换代
其它辅助电源

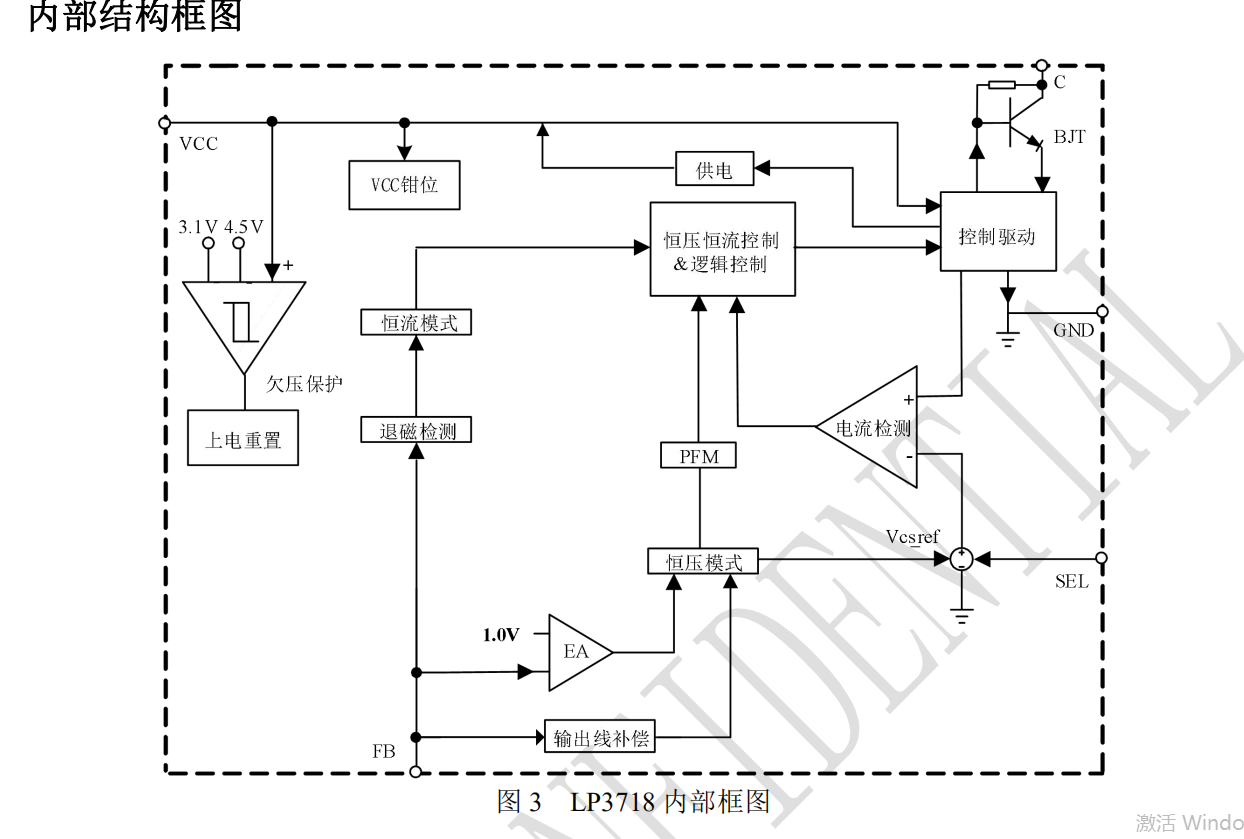

LP3718BS 内部结构：
