单片机（Microcontroller Unit，MCU）作为现代电子系统的核心部件，广泛应用于各种设备中，从简单的家用电器到复杂的工业控制系统。而单片机的封装形式则是其设计与应用中不可忽视的重要环节。封装不仅是单片机的“外衣”，更是其性能、可靠性和应用范围的关键因素之一。本文将深入探讨单片机常见的封装形式，以及它们各自的特点和应用场景。
单片机封装是指将单片机芯片通过特定的工艺和技术封装在一个保护外壳内，以实现电气连接、物理保护、散热等功能。封装形式的选择需要综合考虑单片机的性能、尺寸、成本、应用场景以及可靠性等多方面因素。不同的封装形式在引脚数量、引脚间距、尺寸大小、散热能力等方面存在显著差异，从而影响单片机在实际应用中的表现。

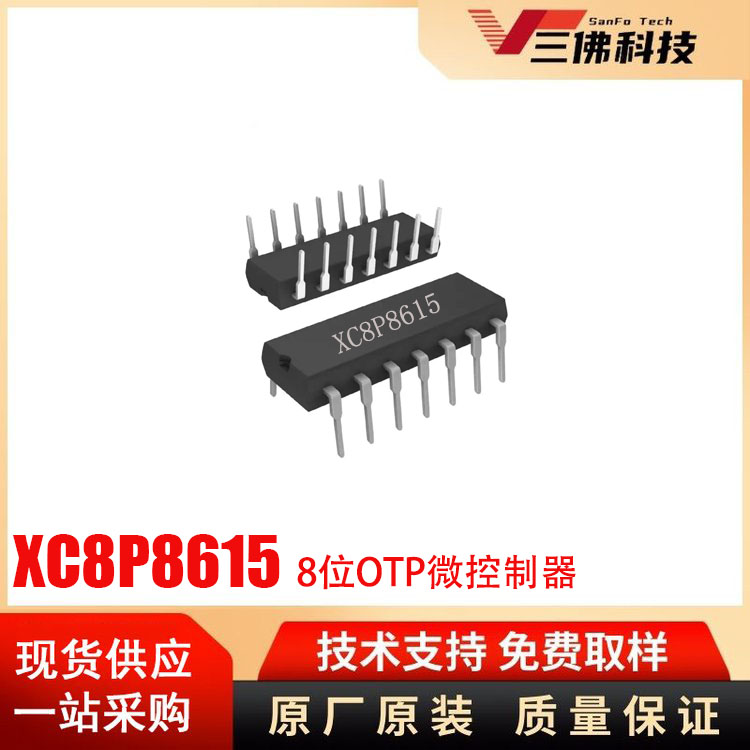

DIP封装是最经典的单片机封装形式之一。它具有两排平行的引脚，引脚从封装的两侧引出，呈直线排列。这种封装形式的单片机通常呈长方形，引脚间距一般为 2.54 毫米，便于手工焊接和插入到印刷电路板（PCB）的插座中。
DIP封装的单片机体积相对较大，但引脚数量可以根据需要灵活设计，常见的引脚数量有 8、14、16、18、20、24、28、40 等多种规格。例如，经典的 8051 系列单片机就常采用 40 引脚的 DIP封装。
DIP封装的单片机由于其引脚间距较大，适合手工焊接和调试，因此在实验室开发、教育领域以及一些对体积要求不严格的低速、低功耗应用场合中非常受欢迎。例如，在一些简单的电子玩具、小型家用电器（如电子时钟、简易遥控器）的开发过程中，DIP封装的单片机是理想的选择。此外，它也常用于一些小型的工业控制设备中，便于工程师进行快速原型开发和调试。
PLCC封装是一种较为紧凑的封装形式。它的引脚分布在封装的四周，引脚形状类似“J”字形，从封装底部向外延伸并向下弯曲。这种封装形式的单片机通常呈正方形或近似正方形，引脚间距一般为 1.27 毫米或 1.25 毫米，比 DIP封装的引脚间距更小，因此在相同面积的 PCB 上可以容纳更多的引脚。
PLCC封装的单片机具有较好的散热性能，因为其封装底部与 PCB 之间有较大的接触面积，有利于热量的传导。同时，它的引脚数量一般在 20 到 84 之间，能够满足中等规模的单片机系统的需求。
PLCC封装的单片机适用于对体积有一定要求，但又需要较多引脚的场合。例如，在一些小型的通信设备、办公自动化设备（如打印机、复印机）以及一些中等规模的工业控制系统中，PLCC封装的单片机可以很好地平衡体积和功能的需求。它既可以提供足够的引脚用于连接各种外设，又不会占用过多的 PCB 空间，同时其散热性能也能保证单片机在运行过程中的稳定性。
QFN封装是一种无引脚的封装形式，它的芯片被封装在一个方形或矩形的扁平外壳内，外壳底部有散热垫，用于提高散热性能。QFN封装的单片机没有传统的引脚，而是通过封装底部的金属焊盘与 PCB 进行电气连接。这种封装形式的单片机体积小、散热性能好，引脚数量一般在 32 到 256 之间，能够满足高性能、高密度的单片机系统的需求。
QFN封装的单片机在高频应用中具有优势，因为其无引脚的设计可以减少寄生电感和寄生电容的影响，从而提高信号的完整性和系统的性能。同时，它的散热性能也优于有引脚的封装形式，因为散热垫可以直接与 PCB 的散热层接触，将热量快速传导出去。
QFN封装的单片机广泛应用于对性能和散热要求较高的领域。例如，在智能手机、平板电脑等移动设备中，QFN封装的单片机可以满足其高性能处理和低功耗运行的需求，同时其良好的散热性能可以保证设备在长时间运行过程中的稳定性。此外，在一些高速通信设备、高性能计算机系统以及汽车电子控制系统中，QFN封装的单片机也得到了广泛应用。它能够适应这些复杂系统对单片机的高性能、高密度和高可靠性的要求。
BGA封装是一种先进的封装形式，它的引脚以球状金属阵列的形式分布在封装的底部。这种封装形式的单片机体积小、引脚数量多，引脚间距一般在 1.0 毫米到 2.5 毫米之间，能够实现高密度的电气连接。BGA封装的单片机具有良好的散热性能和高频性能，因为其球状引脚可以提供较低的寄生电感和寄生电容，从而提高信号的传输速度和质量。
BGA封装的单片机通常用于高端的单片机系统，其引脚数量一般在 100 到 2000 之间，能够满足大规模、高性能的单片机系统的需求。它的封装底部有较大的散热面积，可以通过散热器或散热片进行有效的散热，保证单片机在高功耗运行过程中的稳定性。
BGA封装的单片机主要应用于高端电子产品和复杂系统中。例如，在高性能的服务器、工作站、高端图形处理设备以及一些复杂的工业自动化控制系统中，BGA封装的单片机可以提供强大的处理能力和高密度的电气连接。它能够满足这些系统对单片机的高性能、高可靠性以及高集成度的要求，同时其良好的散热性能和高频性能可以保证系统在高速运行过程中的稳定性和可靠性。
在选择单片机的封装形式时，需要综合考虑以下几个因素：
应用需求：根据单片机的应用场景和功能要求，选择合适的封装形式。例如，对于体积要求较小、引脚数量较多的移动设备，可以选择 QFN封装或 BGA封装；而对于一些对体积要求不严格、便于手工焊接和调试的应用场合，DIP封装可能是更好的选择。
成本因素：不同的封装形式在制造成本上存在差异。一般来说，DIP封装的成本相对较低，而 BGA封装的成本较高。因此，在满足应用需求的前提下，需要根据项目的预算选择性价比合适的封装形式。
散热要求：单片机在运行过程中会产生热量，散热性能是选择封装形式的重要考虑因素之一。对于高功耗、高性能的单片机，需要选择散热性能较好的封装形式，如 QFN封装或 BGA封装，并配合散热器或散热片进行有效的散热。
可靠性要求：在一些对可靠性要求较高的应用场合，如汽车电子、航空航天等领域，需要选择具有高可靠性的封装形式。BGA封装由于其良好的电气性能和散热性能，在这些领域得到了广泛应用。
生产与焊接工艺：不同的封装形式对生产与焊接工艺的要求也不同。DIP封装适合手工焊接和简单的插件工艺，而 QFN封装和 BGA封装则需要采用表面贴装技术（SMT）进行焊接。因此，在选择封装形式时，需要考虑生产企业的设备和工艺能力。
随着电子技术的不断发展，单片机的封装形式也在不断演进。未来，单片机封装将朝着以下几个方向发展：
微型化：随着电子产品越来越小型化，单片机的封装形式也将不断缩小。例如，一些新型的封装形式如芯片级封装（CSP）和系统级封装（SiP）正在逐渐兴起。这些封装形式能够在更小的体积内实现更多的功能，满足移动设备、可穿戴设备等对小型化的需求。
高性能化：为了满足高性能单片机系统的需求，封装形式将不断优化其电气性能和散热性能。例如，通过采用先进的封装材料和工艺，降低封装的寄生效应，提高信号的传输速度和质量；同时，开发更高效的散热技术，以应对高功耗单片机的散热问题。
集成化：未来，单片机封装将不仅仅局限于芯片本身的封装，还将与其他电子元件进行集成封装。例如，将单片机与存储器、传感器、电源管理芯片等集成在一个封装内，形成一个完整的系统级封装。这种集成化的封装形式可以减少系统的体积和功耗，提高系统的可靠性和性能，为电子产品的设计和开发带来更大的便利。
单片机的封装形式是其设计与应用中的重要环节，不同的封装形式具有各自的特点和应用场景。通过深入了解单片机的常见封装形式，我们可以更好地根据应用需求选择合适的封装形式，从而提高单片机系统的性能、可靠性和经济性。随着电子技术的不断进步，单片机的封装形式也将不断创新和发展，为电子产品的设计和应用带来更多的可能性。
